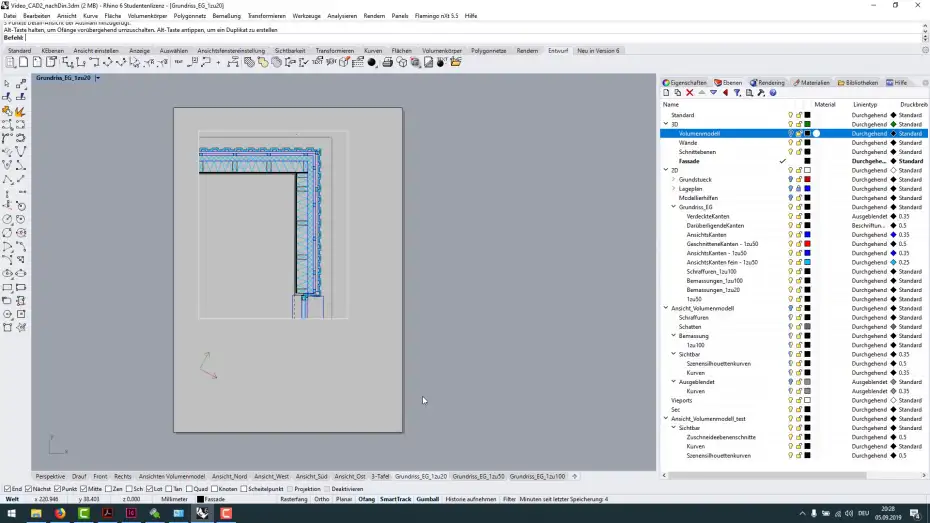

CAD in Rhino von Tobias Scheeder (125 min)

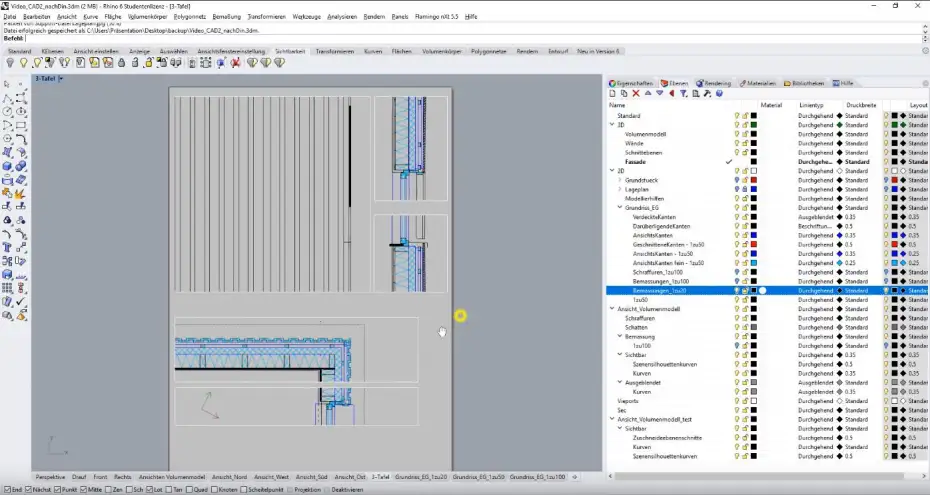

Das Video zeigt den vollständigen CAD-Workflow von 3D nach 2D in Rhino 3D.

Link zu Schraffierungsmuster in Rhino
Download für das Arbeitsmaterial im Video

Basiseinstellungen: Schraffuren und Linientypen

Close/open videochapter

Grundlagen Video

0:0 min

Download Schraffuren (Link siehe oben)

Basic Setup

Import Schraffuren

Schraffur anlegen

Schraffuren in Vorlage speichern (dauerhaft importieren)

8:4 min

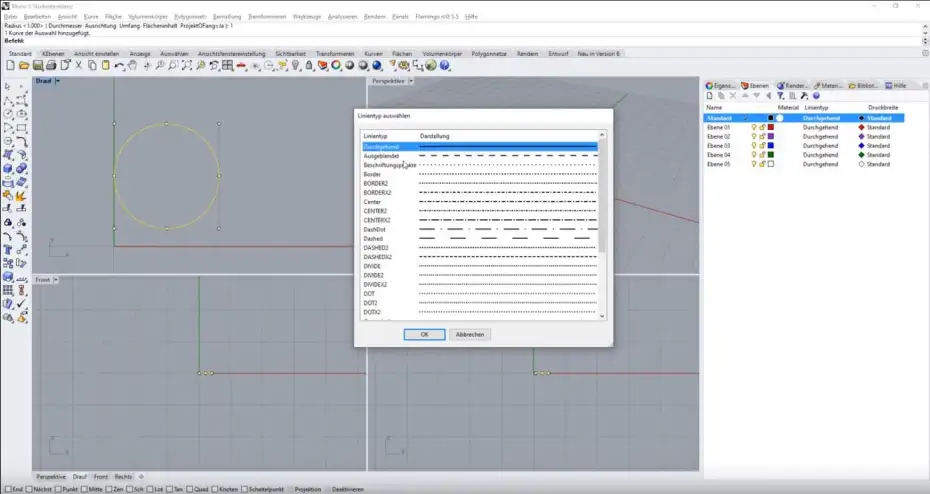

Linientypen importieren

11:08 min

Linientypen in Vorlage speichern (dauerhaft importieren)

12:55 min

Linientypen zuweisen über Ebene/Layer

13:23 min

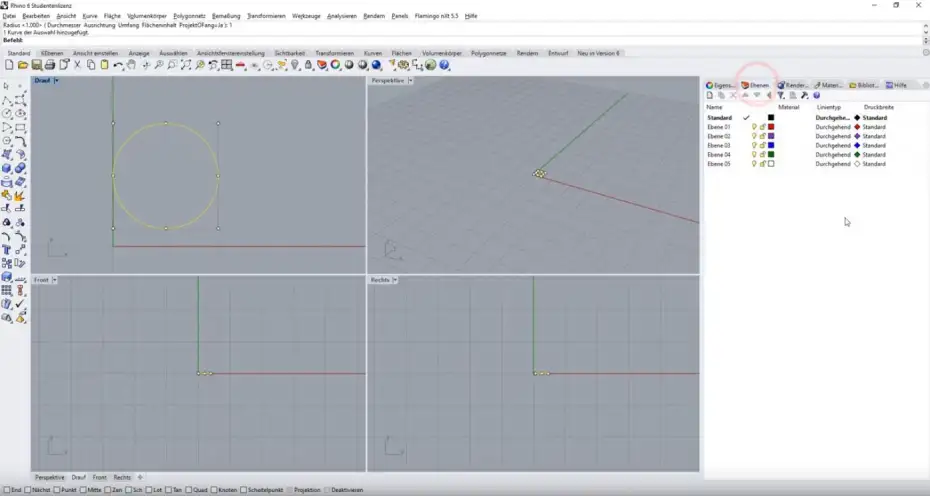

Ebenenmanger / Layermanager
Eigenschaften der Ebene/Layer ändern

13:46 min

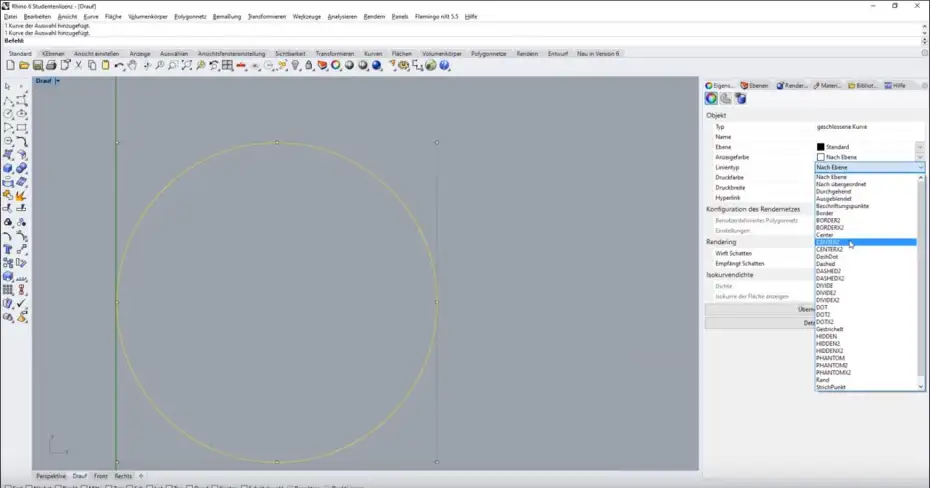

Linientypen zuweisen auf Objektebene

14:54 min

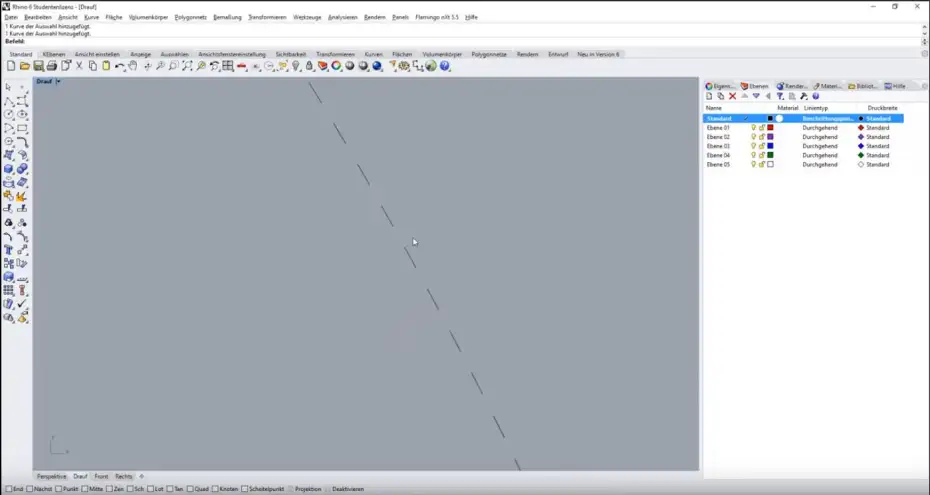

Linienwirrwar?
Objekte auf Layer auswählen

16:08 min

Import von PDFs, Grafiken und Bildern

Close/open videochapter

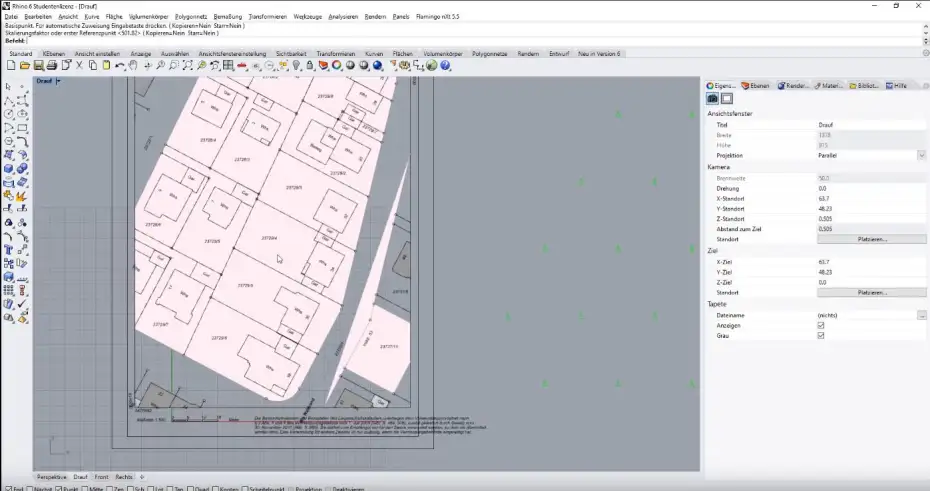

PDFs importieren, aufräumen und skalieren.

17:24 min

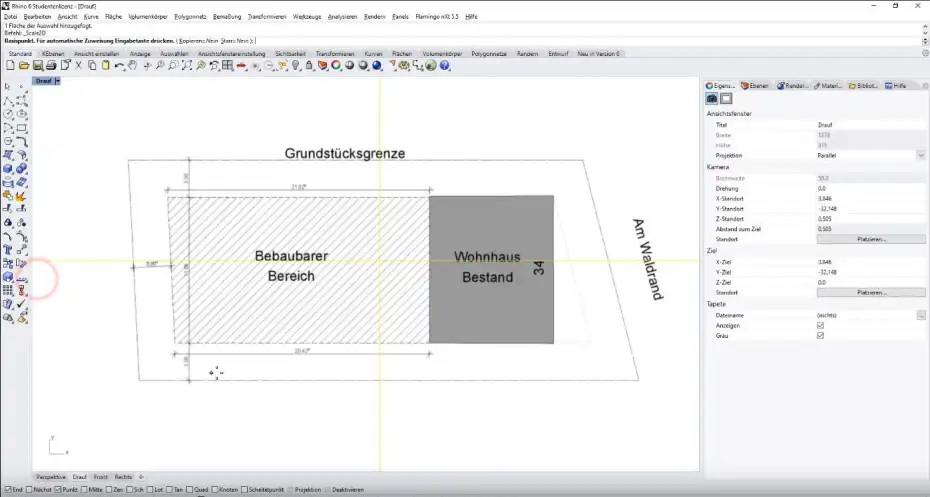

Bilder/Grafiken einfügen

24:48 min

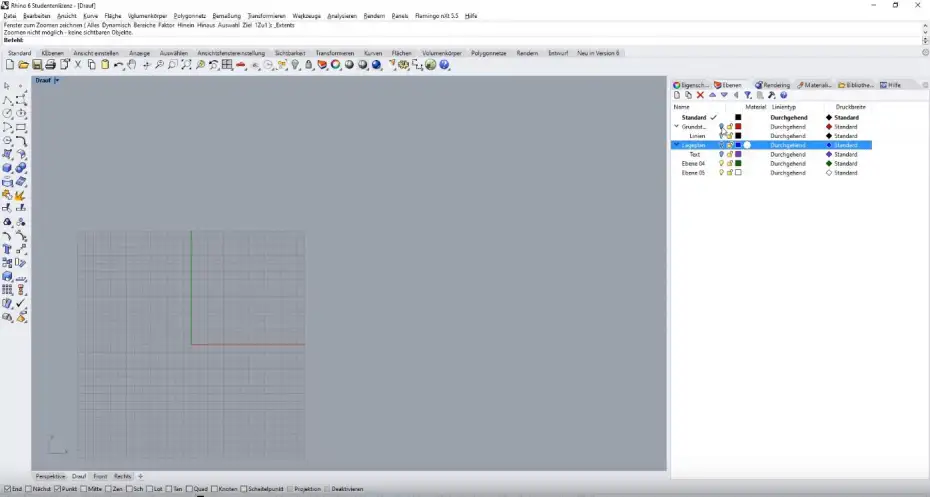

Ebenen umbenennen und sortieren

27:56 min

Grundlagen von 3D nach 2D Teil 1

Close/open videochapter

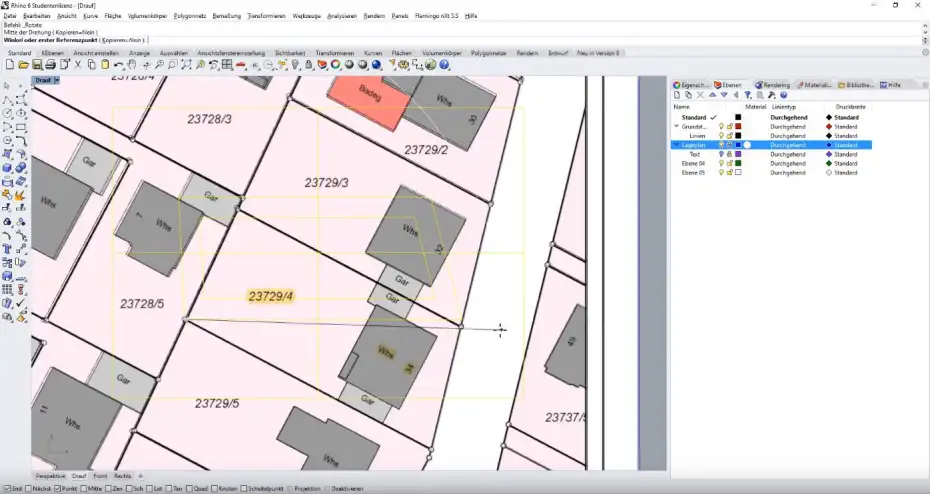

Objekte verschieben und ausrichten/drehen.

30:25 min

Arbeiten mit Arbeitsebenen/Konstruktionsebenen/CPlanes – einrichten und anwenden.

31:27 min

Quader zeichnen

35:12 min

Gumbal aktivieren und benutzen

35:48 min

Geometrie schneiden und teilen

38:02 min

Flächen zusammenfügen/joinen

39:29 min

2D-Zeichnungen erstellen / Make2d

40:39 min

Linienstärken nach DIN ISO anlegen

44:33 min

Layout erstellen und drucken + Basics in Indesign

Close/open videochapter

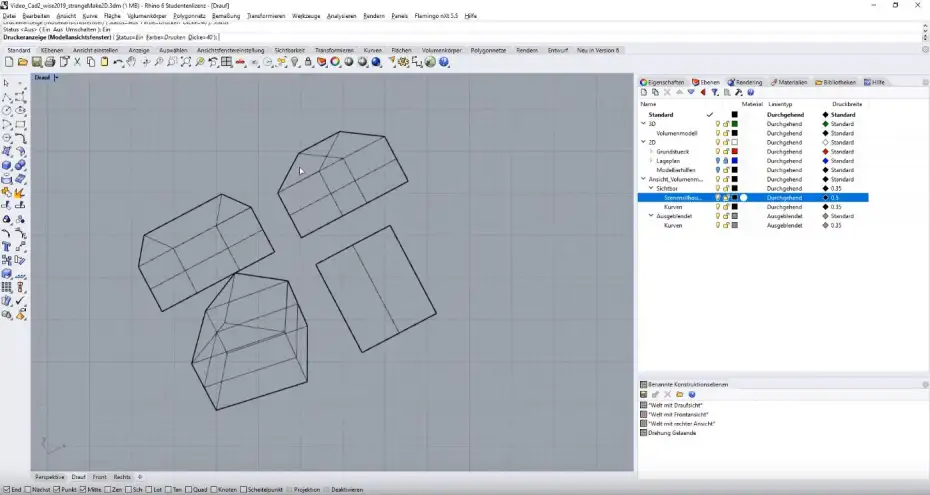

Druckvorschau/Linienstärke in Rhino aktivieren

47:03 min

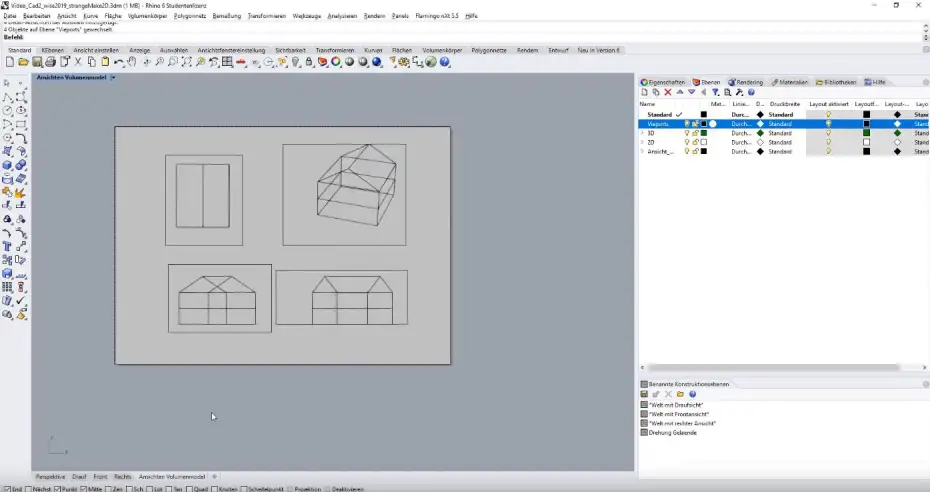

Layouts in Rhino erstellen

48:0 min

Druckeinstellungen in Rhino

54:47 min

Rhino Absturz – Backup laden

55:38 min

Schraffuren erstellen – weitere Möglichkeiten

57:40 min

Kamera an Konstruktionsebene ausrichten

59:0 min

Elemente im Layoutdetail ausblenden

60:26 min

Bemaßungen erstellen

61:31 min

Maßstab der Details einstellen

68:50 min

Details an Konstruktionsebene ausrichten um Ansichten zu erstellen

70:24 min

Grundlagen in InDesign

75:30 min

Von 3D nach 2D Teil 2

Close/open videochapter

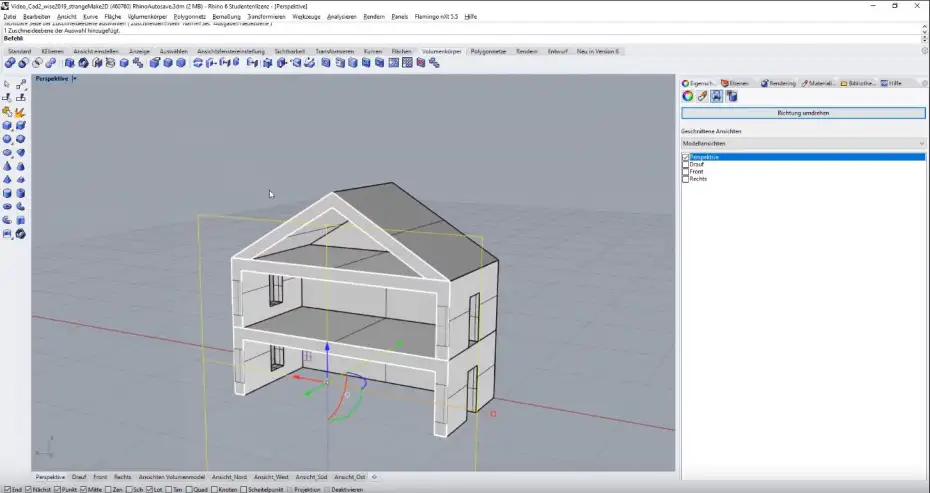

Schnittebenen erstellen und 2D-Geometrie ableiten

84:43 min

2D-Zeichnung und Datei aufräumen

87:05 min

Bemaßung im Layoutdetail
Anordnung nach DIN ISO
Einrichten der Genauigkeit

95:05 min

Linien versetzen, der schnelle Weg zum detaillierten Grundriss

106:54 min

Arbeiten mit Blöcken im Holzbau
Schnelles Anordnen von Bauteilen

107:46 min

Der Blockmanager

111:22 min

Zusammenfassung

Close/open videochapter

Zusammenfassung

119:47 min
