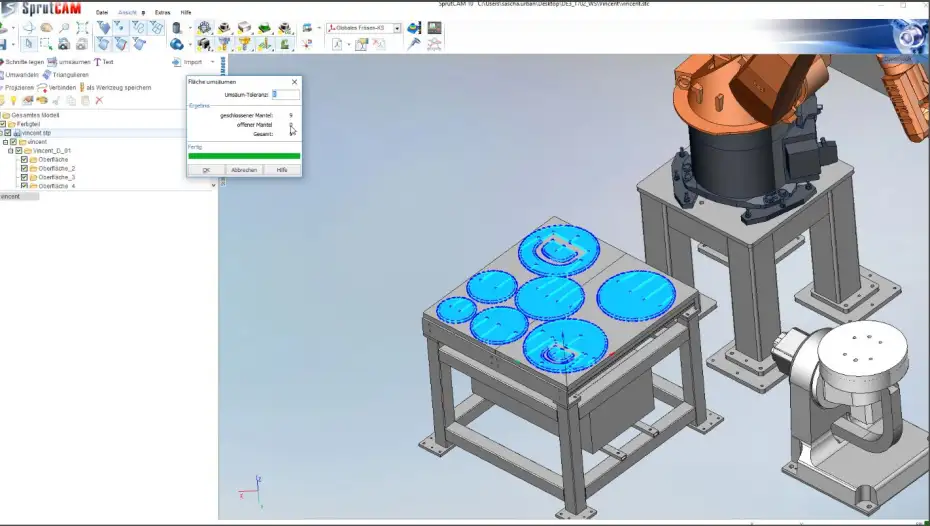

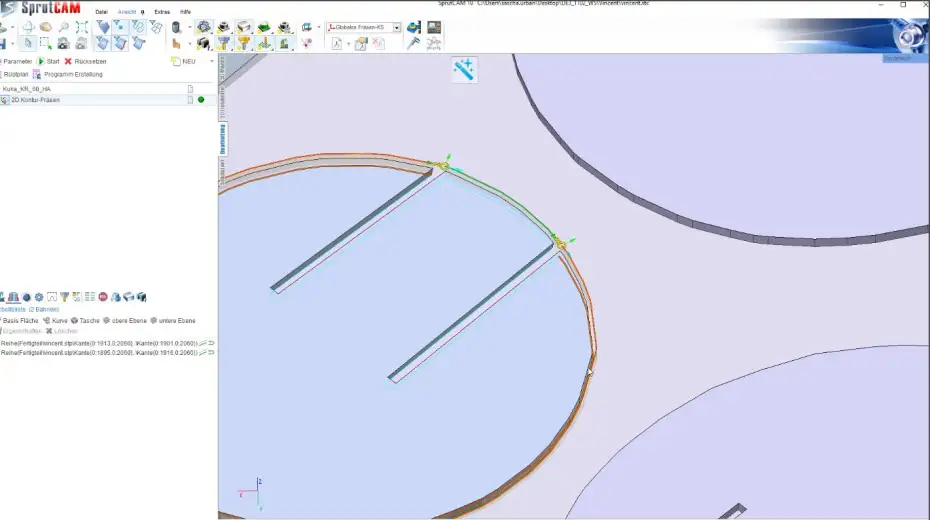

Waffelstruktur mit Sprutcam 10 Empfehlen Waffelmodell Vincent Kropp mit Materialdicke 4mm Plexi. Im 3d Modell sind 4,4mm eingestellt als Toleranz.Waffelstruktur mit Sprutcam: Vorbereitung 3d-Datei: 3dsmax + Spaceclaim Close/open videochapter open lightbox close lightbox Autostop for next chapter on/off prev-chapter play/pause next-chapter -15 +15 0.250.50.7511.251.51.752 3ds max: Skalieren mit Faktor wenn in cm, Modell auf Z 0 im Ursprung, Export als .STL oder .obj (Selected only)0:0 min Spaceclaim: umwandeln in Volumenmodell1:17 min Spaceclaim: Messen von Längen als Check, Export als .step2:22 min Sprutcam: Basis einrichten Close/open videochapter open lightbox close lightbox Autostop for next chapter on/off prev-chapter play/pause next-chapter -15 +15 0.250.50.7511.251.51.752 Importieren: Einrichten auf Vakuumtisch3:49 min Ausrichten des Rohteils “Umwandeln”: (Nullpunkt setzen (min/min/min), Werkstück verschieben) + Löschen von Referenzebene aus 3d4:50 min Umsäumen des Fertigteils6:40 min Rohteil erstellen (z.B. 15/15/0mm)7:35 min Sprutcam Fräsen: 2d Kontur Close/open videochapter open lightbox close lightbox Autostop for next chapter on/off prev-chapter play/pause next-chapter -15 +15 0.250.50.7511.251.51.752 Basics Strategie: Fräsabfolgen einhalten zwecks Vermeidung von Verrutschen von Werkstücken9:31 min 2D Konturfräsen: Basiseinstellungen10:41 min 2D Konturfräsen: Veränderung Einstechposition Fräser13:51 min Einrichten des Fräsgangs (Werkzeug, Drehzahl, Vorschub, Sicherheitsebene)14:0 min Konturoffset um Verletzung von Fertigteil zu vermeiden + Änderung der Sicherheitsebene18:26 min Simulation + Roboterachsplan. Darstellung Viewport auf “Voxel 5D”22:05 min Sprutcam Fräsen: 4 1/2 D Close/open videochapter open lightbox close lightbox Autostop for next chapter on/off prev-chapter play/pause next-chapter -15 +15 0.250.50.7511.251.51.752 4 1/2D Strategie für Nut:Fräsgang einrichten: Werkzeug, Sicherheitsebene (100mm), An/abfahrt (ohne), Gleichlauf, Flanke, Axialversatz 1,5mm offset27:19 min Basics Kontureigenschaften + Sicherheitsebene Einstellung “Ebene” anstatt “Kugel”29:29 min Achsplan: Problem Fertigteilverletzung behoben durch Innenradius 0,15mm32:10 min Fräsgang kopieren und modfizieren auf -2mm offset. Umbennung der Fräsvorgänge34:49 min Simulation. Änderung Darstellung Farbe der Fräsgänge36:31 min Fräsgang kopieren und Aussenkontur anlegen anstatt Nut (Trennen des Bauteils von Gesamtfläche)37:45 min Programm schreiben: Postprozessoren + Ordnerpfad40:19 min Schnelldurchlauf Bauteil erstellen Close/open videochapter open lightbox close lightbox Autostop for next chapter on/off prev-chapter play/pause next-chapter -15 +15 0.250.50.7511.251.51.752 Zusammenfassung: Schnelldurchlauf weiteres Bauteil anlegen43:35 min Leave a Reply Cancel replyYou must be logged in to post a comment.
