Checkliste Visualisierung/Animation: Rhino & Twinmotion-Setups

• Export/Import Rhino nach Twinmotion

  • Vorbereitungen in Rhino

    • Gute Layerstruktur für einen erfolgreichen Export in Rhino erstellen siehe Screenshot
    • 3D Szene und Objekte im Zentrum des Koordinatensystems platzieren. Keine unnötigen Objekte einblenden oder weit entfernt vom Ursprung platzieren. Nur eingeblendete Objekte werden exportiert.
    • Materialien in Rhino standardmäßig Layern und nicht Objekten zuordnen und als "Collapse by Material" importieren für einen besseren Überblick.
    • Eindeutige Materialnamen für den Export wählen (Materialnamen werden zu Objektnamen in Twinmotion: 01_Wand, 01_Boden...)
    • Command "ExtrStrf" (Extract Surface), wenn einzelne Flächen für die Texturierung aus einem Objekt extrahiert werden sollen. Wichtig für den Export mit dem Datasmith-Exporter!
    • Subobjekt-Texturierung: Auswahl STRG-SHIFT von einzelnen Flächen und Zuweisung Material über "Properties/Material": z.B. Decken+Boden. Submaterials werden standardmäßig leider über den Datasmith-Exporter aktuell nicht exportiert (möglich mit FBX-Export)
    • Fensterglas braucht nur eine Polygon-Fläche (Bei Volumen wie Box löschen der Kanten zur Vermeidung von Material-Flackern mit Wand)
    • Glaskörper wie Treppengeländer, bei denen man die Kanten sieht, immer als Volumen darstellen.
    • Doppelte Flächen löschen wegen Flackern!
    • Bei komplexen Objekten mit Texturen, die nicht über "Cubics UV" in Twinmotion gemappt werden können sollten die Materialien in Rhino texturiert werden.
    • An Gebäude angrenzende Geländeumgebung, Strassen und Wege in Rhino modellieren. Landschaft modelliert ihr in Twinmotion.

  • Workflow Rhino & Twinmotion

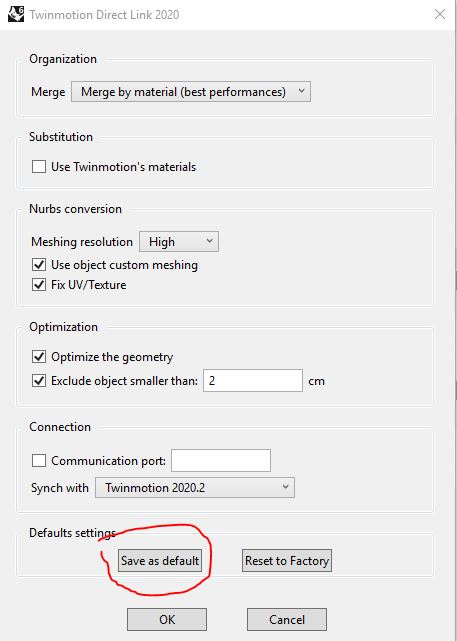

    • Datasmith Export Plugin als Directlink verwenden. Evtl. müssen erst Rhino und dann Twinmotion neu geöffnet werden und der Link unter Twinmotion im Import neu verbunden werden, wenn der Rhino-Dateiname sich geändert hat.
    • Abgleich Einheiten Rhino mit Twinmotion (Preferences/Seetings/Units) um Skalierung und Mapping-/Lichtprobleme zu vermeiden. Empfehlung: Meter
    • Rhino-Twinmotion-Versionsdateien: regelmäßig neue Versionen abspeichern, um bei Absturz keine Daten zu verlieren: name_project_201011_01, name_project_201022_02.
    • Achtet bei extern verknüpften Materialien & Videos auf den Dateipfad bzw. platziert sie in euren Projektordner.
    • Wenn ihr Texturen/Objekte in Rhino verändert und neu synchronisiert, werden diese Änderung in Twinmotion übernommen. Daher keine Rhino-Objekte in Twinmotion verschieben!
    • Wenn ihr Objekten in Twinmotion neue Materialien zuweist, bleiben diese auch nach neuer Synchronisation und Änderungen in Rhino erhalten.
    • Es ist nicht gewollt, Objekte, die in Rhino erzeugt und über das Twinmotion-Plugin exportiert wurden, in Twinmotion zu bewegen. Nur Objekte, die in Twinmotion erzeugt sind bewegen!

• Einstellungen in Twinmotion

  • Basiseinstellungen Twinmotion

    • Autobackup: Preferences/Settings/Save/AutoSave: 15 min, numb 3 (der Pfad zeigt den Speicherort)
    • Regelmäßig Backups von Rhino und Twinmotion erstellen und nicht immer nur mit einer Datei in Twinmotion arbeiten.
    • Preferences Quality: der Performance entsprechend der Graphikkarte eingestellen. Dies hat keinen Einfluss auf das Ergebnis der Visualisierung/Film sondern nur auf die Echtzeitdarstellung im Viewport.
    • Erhöhen des Grass-Fadings unter Preferences nach Bedarf.

  • Überprüfen der 3D Objekte bzw. Materialität

    • Kontrollieren von jedem Material der einzelnen Objekte im "Isolier-Modus": Szenograph/Isolate on" auf:
    • 1. Jedes Material sollte auf "Two-Sided" eingestellt sein, da evtl. in Rhino einzelne Polygone falsch herum liegen (Flip surface).
    • 2. Wenn nicht in Rhino texturiert wurde dann evtl. das Material/Mapping "From object UV" auf "Cubic UVs" einstellen und das Material danach neu zuweisen. Oder "Mapping"/UV/Local Space
    • Bei Performance-Problemen in der eigenen Szene kann helfen: neue Szene erstellen und die alte Szene über "File/Merge" neu einladen. Damit sind aber auch alle Einstellungen bzgl. Visualisierungen etc. zurückgesetzt.

  • Checkliste Twinmotion

    • !!! Rendermodus: Ambience/Lumen ist ein schneller und sehr guter Echtzeitrenderer, der beste Renderer und sowohl bei PC als auch auf Mac möglich.
    • Ambience/Pathtrace-Renderer ist sehr gut aber kein Echtzeitrenderer, d.h. es dauert wesentlich länger und ist nur für PCs mit NVIDIA Karte möglich/sinnvoll. Nur der Pathtrace-Renderer kann farbigen Schatten erstellen (Licht durch farbige transluzente Oberflächen).
    • !!! Analyse neue Basisszene “Haus” in Twinmotion: “Area Lights” sind perfekt, um Tageslicht im Innenraum zu verbessern. Sehr gut ist, bzgl. der Einstellungen von bestehenden Dateien und Videos zu lernen!
    • !!! Decals für Texturen nutzen: Ihr könnt unter Material/Colour/Details/Textur Öffnen beliebige Bildttexturen öffnen und Decale als Oberflächenmapping zweckentfremden!!!
    • !!! Scene Graph: Organisieren der Szene mit neuen Containern (Ordnern) für einen besseren Überblick: Projekt, Pflanzen, Menschen, Ausstattung, Lichter, Decals etc...
    • Decals sind sehr gut für Alterungsprozesse, Materialien und mehr Schatten auf planaren Flächen.
    • !!! Innenraum: evtl. Einsatz von Area Light für mehr Licht (Hier manuelle Eingabe hoher Lichtstärke wie 200.000 Lumen und evtl. Schatten ausschalten)
    • !!! Ambient/FX/Clayrenderer stellt Menschen abstrakt in weiss/schwarz etc dar...
    • !!! Postproduktion/Bildbearbeitung in Twinmotion: Image oder Film: Ambient/FX/LUT/STandard/None-Presets
    • !!! Erstellen eines Animationsfilms: Keine langen Kamerapfade mit vielen Keyframes, sondern viele "Video Parts" mit kurze Sequenzen und wenigen Keyframes.
    • Deaktivieren/löschen der "Starting ground" im Szenographen, um Überlagerungen in der Umgebung zu vermeiden.
    • Externe Objekte können als Sketchup, OBJ oder FBX importieren. Vor dem Import evtl. den Maßstab, Qualität des Objektes in Rhino überprüfen und optimieren
    • Innenraum/Spiegelung: Verwendung von Reflektionprobs (s. Lernpfad), um realistischere Reflektionen zu “simulieren”. (nur für Standard-Renderer notwendig!
    • Instanzen als Kopien nutzen, wenn Lichter bzw. viele gleiche Objekte in Twinmotion erzeugt werden sollen (SHIFT-Move).
    • Kunstlicht: IES -Dateien erzeugen realistischere Wirkungen als Standardlichter. Ein großes Ambient-Light kann viele einzelne Kunstlichter ersetzen und verbessert die Performance.
    • Evtl. Einsatz von Tiefenunschärfe, Lens Flare, Kamerakorrektur unter Camera, wenn gewünscht
    • Check Zentral- Übereck, Vogel- Froschperspektive und Aughöhe Mensch (165cm stehen, 80cm sitzen)
    • Menschen, allzu realistisch, lenken häufig ab. Bei Visualisierungen haben"Cutout" Menschen eine bessere Qualität als 3D Menschen.
    • Bildauflösung in Pixel einstellen: Image/Format/Output Size/4K UHD (3840 x 2160 Pixel) oder unter "more" (Individuelle Größe)
    • Videoformat einstellen: Video/Output Size/2K Full HD (1920 x 1080 Pixel)
    • Innenraum: Fokus ist das Projekt, Licht, Material, Schatten. Nicht zuviel Deko einsetzen und Zusatzelemente dienen dem Maßstab und der Atmosphäre.
