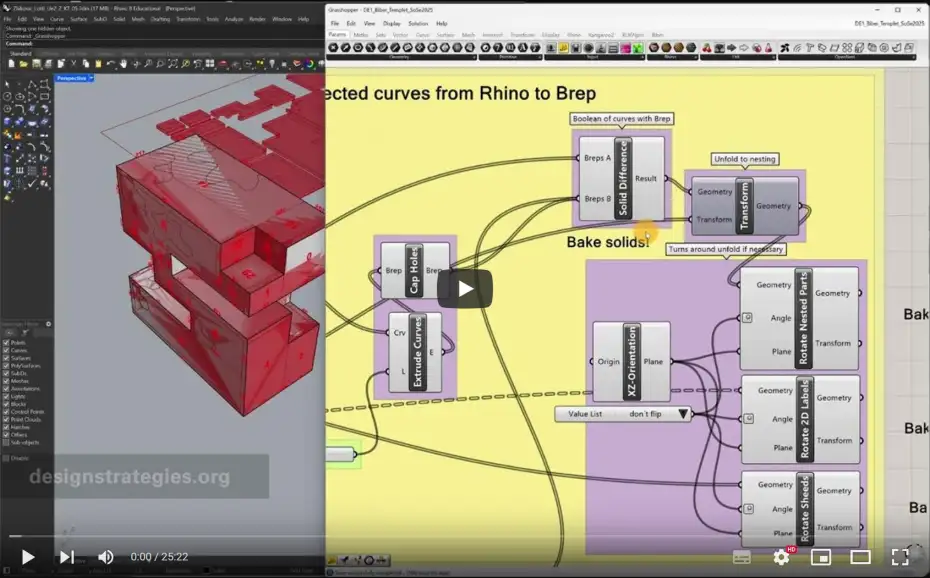

DE1 Übung 2: Arbeiten mit dem Biber-Template | Integration von Curves | Abwicklung

Überblick und Farben im Template “DE1 Biber Template”

Zuweisen der Geometrien aus Rhino zu Biber:

• Basiskörper zu “Brep” & Einstellungen
• 3mm und 6mm Curves aus Rhino zu “Curve”

Überblick und Erläuterungen der Components und Einstellungen

Flip der Curves in Rhino für alle Bereiche, bei der Boolean in die falsche Richtung extrudiert hat.

Basiseinstellungen in Butt Joints und Unfold components9

Workflow, wie man über Polygon- und Edgelabeling mit Merge individuell Probleme lösen kann, wenn es Fehlermeldungen/Warnungen gibt bzw. wenn man Fügungen individualisieren möchte.

• Panel mit MultilineData für die Edge-Number Eingabe

“Baken” aller wichtigen Components nach Rhino

Make2D im Topview für die Erstellung der 2D Curves und den Export in das SVG-Format

• Überprüfen aller Curves, ob sie “closed Curves” sind.
• Zuweisen auf Layer 3mm und Aussenkontur
• Zuweisen der “Display-Colors” rot und Blau

Export in das SVG-.Format für die Produktion mit dem Shapertool.
