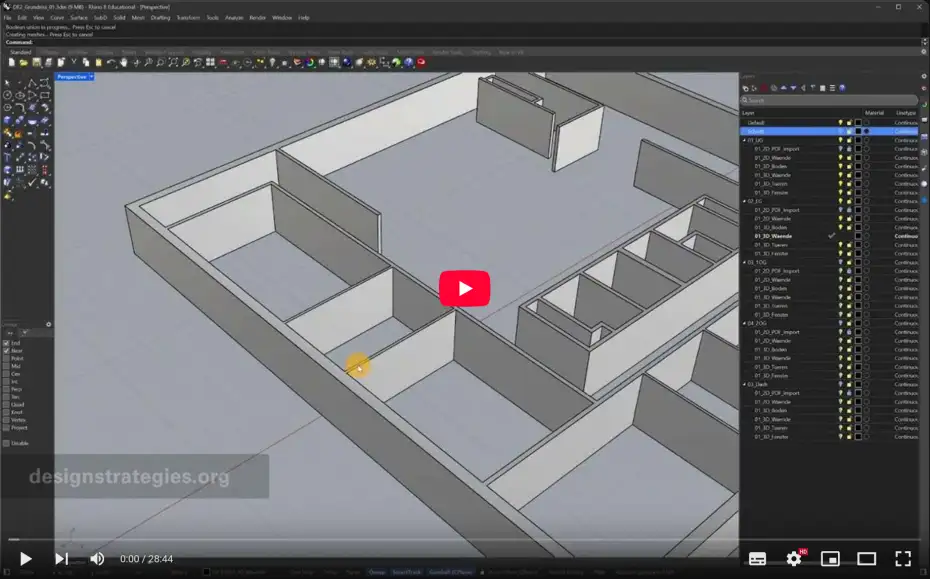

Erstellen eines 3D-Modells auf Basis von Grundrissen in Rhino 3D

Basiseinstellungen

• Anlegen einer Layerstruktur
• Einheiten Meter
• Import der PDF Grundrisse

Skalieren der Grundrisse auf Originalgröße mit internem Taschenrechner CALC

• Transparenz der PDF Materialien auf 50%
• Übereinanderpositionieren der PDFs und Lock der Layer

Zeichnen eines Beispielgeschoss EG

• Aussenkontur als Rectangle mit Offset
• Wände als Curve mit Offset
• “Move” nach Maßkette für präzise Positionierung

• Check der Geschosshöhe
• Einzelextrusion aller Offsetcurves auf Geschosshöhe
• Boolean/Union um Einzelwände zu vereinen

Zeichnen der Türen und Fenster

• Transparenz der Wände auf 50%
• AutoCPlane
• Rectangle für Türen/Fenster mit nummerischer Eingabe
• Copy/Paste entlang einer Wand
• Gumball/Cut oder PushPull für Öffnungen

Zeichnen der Bodenplatte

• Box mit 30cm Höhe
• Boolean/Difference für Ausschnitt der Treppenöffung

“Zeichnen der nächsten Geschossfläche 1.OG

• Zeichnen der Bodenfläche 1.OG
• “Cplane to Surface” auf neuer Geschossfläche für neue Zeichenebene
• Bewegen des PDF 1.OG auf neue CPlane Ebene 1.OG

Clippingplane für Schnittebene
