Grasshopper Grundkurs von Jan Phillip Drude (120min)

Einführung: Graph an objects

Einfache Datentypen: Integer, Number, Boolean (True/False), Text

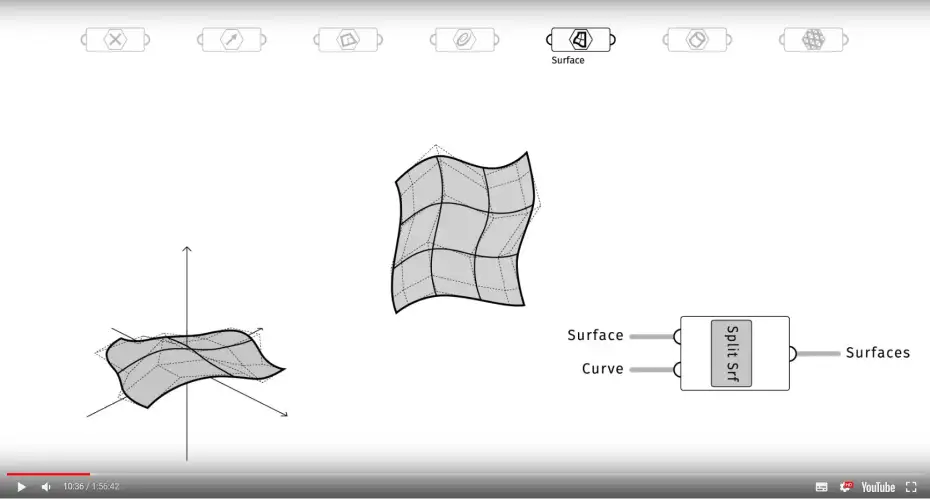

Geometrie Datentypen: Point, Vector, Plane (weiteres Koordinatensystem), Curve (Polyline, EP-Curve, CV-Curve), Surface (Rebuild, save trim (SplitSRf)), BRep (Menge aneinander verbundene Surfaces – Deconstruct), Mesh (Normals)

Basiswissen Navigation: rechte + mittlere Maustaste (Hilfsmenüs) etc…

SHIFT-Taste um mehrere Nodes an einen Eingang zu verbinden.

SHIFT+CTRL-Tasten: mehrere Punkte gleichzeitig verschieben

ALT+linke Maus: Platz schaffen links/rechts (2x ALT Oben/Unten)

Gruppen erstellen: Namen erstellen, Farbe ändern

Cluster erstellen und bearbeiten: mehrere Nodes werden eine Node

Zeichnen einer Box:

• Eingabe Werte über Panel.
• In Eingabefeld Suche als Panel: “//1.0“
• In Eingabefeld Suche als Slider: “0<10.0” Slider von 0-10
• XY Plane: Orientierung auf Ebene

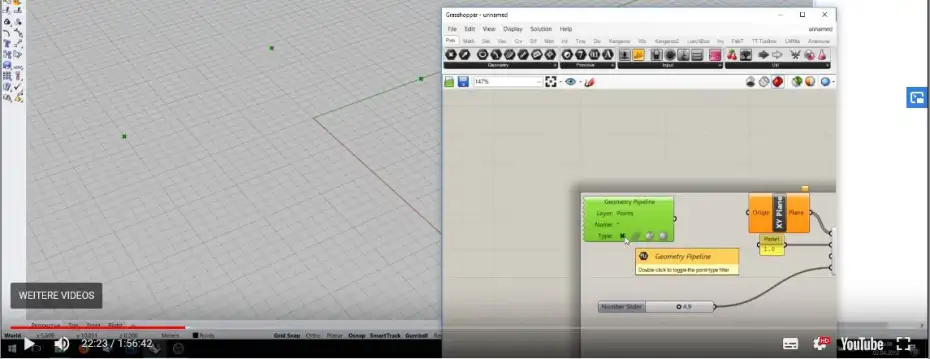

• Geometry Pipeline: Zuweisung zu Geometrien in Rhino
• Custom Preview & Color Swatch
• Ein-Ausblenden von Objekten
• Baken: Erstellung der Geometrie in Rhino

Weitere Eigenschaften: Befehlszeile, Speichern (Rhino + Grashopper extra), Anzeigen Nodes

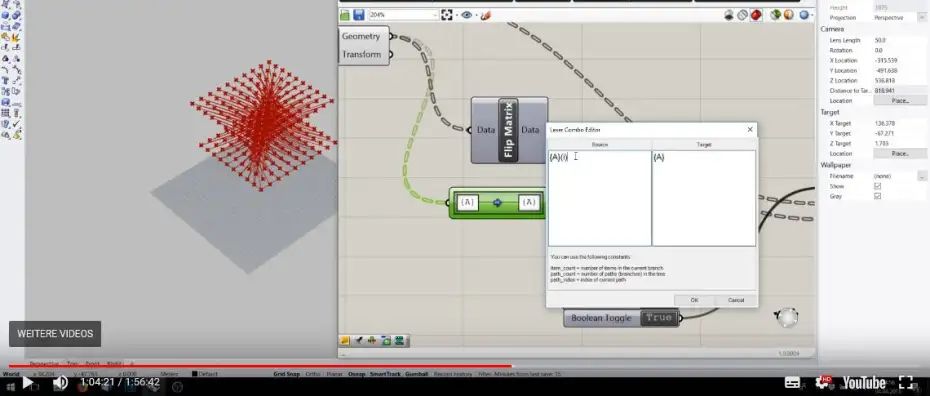

Einführung: Listen & Trees

Veränderung Art des Trees:

• Flatten: Umwandlung eines Trees in eine Liste
• Graft: Jedes Objekt einer Liste wird eigener Ast/Branch
• Simply: Überzählige Äste werden gelöscht

Kombination von Listen: gleiche und unterschiedliche Listen

Beispielübung für Listen + Datei: siehe Download oben

Beispiel: Berechnung der Hypotenuse (sqrt(a²+b²)) mit: “Evaluate” oder “Expression-Editor”
Panel mit Multiline-Data für mehrere Berechnungen

Beispiel Text + Funktion: Text inkl. Leerzeichen in “”, Variablen mit &, z.B.: “Laura hat “&(x +1)&” Äpfel!”

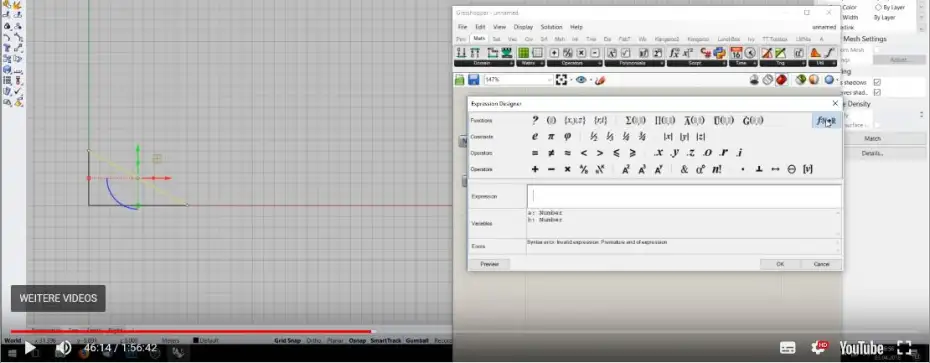

Beispiel: Expression direkt in Node schreiben

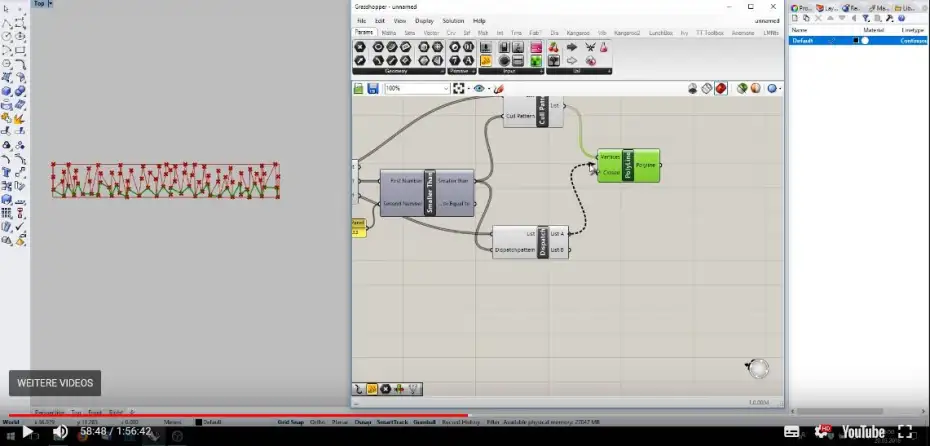

Sort/Shift/Cull: populate 2D, deconstruct vector, shift list, bounds, dispatch, cull pattern
